Описание

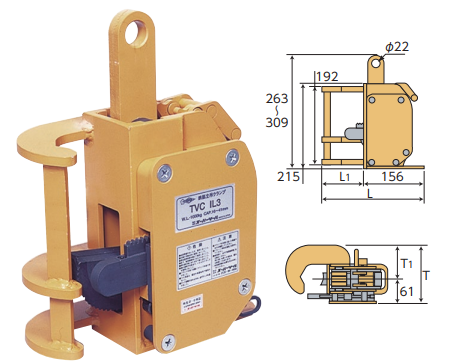

Захваты Super Tool TVC1 и TVC1L предназначены для вертикального подъема арматурных стержней и сборки конструкций. Эти захваты обеспечивают надежное и безопасное выполнение операций по подъему и сварке.

Особенности

Тип TVC1

• Легкость использования: Идеален для сборки, сварки и извлечения арматурных стержней.
• Компактная конструкция: Корпус захвата не имеет выступающих частей, что обеспечивает плавное выполнение операций и дистанционное управление.
• Надежный захват: Изогнутая форма удерживающей пластины и кулачка обеспечивает надежное удержание стержня.

Тип TVC1L

• Двойная блокировка: Включает двойной рычаг безопасности для предотвращения падения груза.
• Управление тросом: Открытый крюк имеет центральный рычаг, позволяющий управлять захватом дистанционно.
• Дополнительная безопасность: При поднятии дистанционного рычага, боковой противоотрывной рычаг выходит, предотвращая выпадение стержня.

Разница между TVC1 и TVC1L

Захват TVC1 идеально подходит для сборки, сварки и извлечения арматурных стержней благодаря своей компактной конструкции без выступающих частей, что обеспечивает плавное выполнение операций. В то время как TVC1L оснащен дополнительным рычагом безопасности, предотвращающим выпадение стержня даже при приложении усилия, что делает его более безопасным для операций, требующих повышенной надежности.

Примеры использования

• Сборка и сварка арматурных стержней.
• Управление и перемещение предварительно собранных стержней.

Аксессуары

• Трос для дистанционного управления (длина 2,9 м).

Технические характеристики

Захваты Super Tool тип TVC1

Захваты Super Tool тип TVC1L

Захваты Super Tool TVC1 и TVC1L обеспечивают надежность и безопасность в строительных и промышленных приложениях, идеально подходя для работы с арматурными стержнями.

О производителе

Компания Super Tool Co., Ltd., основанная в 1918 году в Сакаи, Япония, производит грузоподъемные захваты премиального уровня качества. Эти захваты отличаются высокой надежностью, длительным сроком службы и ремонтопригодностью, для них доступны ремкомплекты. Они являются экономически выгодными для долгосрочного использования. По уровню качества захваты Super Tool могут сравниться только с продукцией таких известных компаний, как Terrier, Crosby и Pewag.

Описание

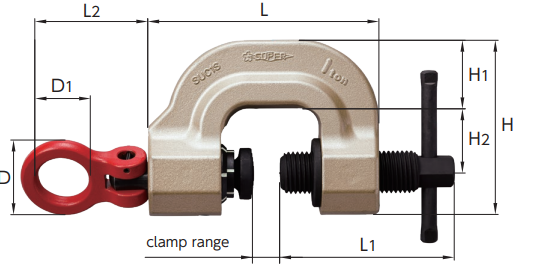

Захваты струбцинные с винтовым кулачком (с одной проушиной) SUC-S разработаны для безопасного и надежного подъема и перемещения грузов. Эти захваты оснащены уникальной системой Twist Cam и универсальной проушиной, что обеспечивает их универсальность и надежность в различных подъемных операциях.

Особенности

• Скоба (проушина) поворачивается на 360° во всех направлениях подъема или тяги, создавая стабильный угол подъема и широкий диапазон для тяговых операций.
• Винт и круглый кулачок обеспечивают надежное зажимное усилие. Усилие зажима увеличивается пропорционально нагрузке, что особенно эффективно при горизонтальном подъеме.
• Круглый кулачок оснащен пружинным механизмом, который всегда возвращает его в исходное положение, обеспечивая надежную фиксацию.
• Визуальная проверка безопасности: механизм с метками затяжки позволяет легко контролировать затяжку. Метки фосфоресцируют, что обеспечивает видимость в условиях низкой освещенности.

Описание системы Twist Cam

Уникальная система Twist Cam представляет собой механизм, который обеспечивает надежное сцепление и фиксацию груза. Она включает в себя:

• Точность зажима: Система автоматически регулирует усилие зажима в зависимости от нагрузки, обеспечивая стабильность и безопасность.
• Возврат в исходное положение: Пружинный механизм гарантирует, что кулачок всегда возвращается в свое первоначальное положение после использования, что упрощает подготовку к следующему подъему.
• Визуальная индикация: Метки на механизме фосфоресцируют, позволяя оператору легко определить правильность затяжки даже в условиях низкой освещенности.

Эта система делает захваты SUC-S особенно надежными и удобными в использовании, минимизируя риск ошибок и повышая безопасность операций.

Ограничения использования

• Захват не может быть установлен на наклонные поверхности, такие как стальные двутавровые балки.
• Не используйте захват для цилиндров с внутренним диаметром менее 600 мм, объектов с неровной поверхностью зажима, круглых стержней или клиновидных форм с углом более 8°.
• Даже при клиновидной форме менее 8° захват не может быть использован, если зажимная часть имеет конус в направлении подъема.
• Не подходит для объектов с радиусом кривизны менее 300 мм.

Примеры использования

• Подъем грузов в двух или более точках для обеспечения безопасности.
• Использование в качестве приспособления для натяжения в сварочных или сборочных операциях.
• Подходит для горизонтального подъема, вытягивания и перемещения листового металла, стальных пластин, конструкционных материалов и других объектов.

Технические характеристики

Рекомендации по безопасности

• Всегда поднимайте груз в двух или более точках для безопасности.
• При подъеме под углом в 90 градусов или более, угол подъема должен быть не более 30 градусов.
• Перед использованием затяните с усилием более 25 Н·м (примерно 250 кгс·см).

Эти захваты идеально подходят для использования в различных промышленных и строительных приложениях, обеспечивая надежность и безопасность в работе.

Описание

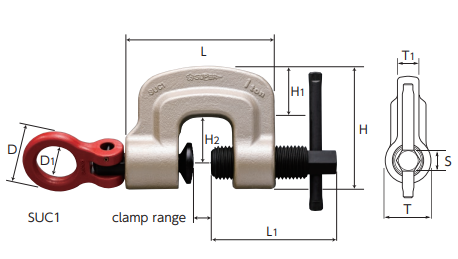

Захват струбцинный с винтовым кулачком (с одной повортоной проушиной) SUC премиального качества производства Super Tool (Япония) предназначены для надежного и безопасного подъема и перемещения грузов. Эти захваты оснащены одной проушиной для крепления стропа и обеспечивают универсальность использования в различных подъемных операциях. Имеют вращающуюся на 360 градусов поворотную скобу.

Особенности

• Скоба поворачивается на 360° во всех направлениях подъема или тяги, создавая стабильный угол подъема и широкий диапазон для тяговых операций.
• Винт и круглый кулачок обеспечивают надежное зажимное усилие. Усилие зажима увеличивается пропорционально нагрузке, что особенно эффективно при горизонтальном подъеме.
• Круглый кулачок оснащен пружинным механизмом, который всегда возвращает его в исходное положение, обеспечивая надежную фиксацию.

Примеры использования

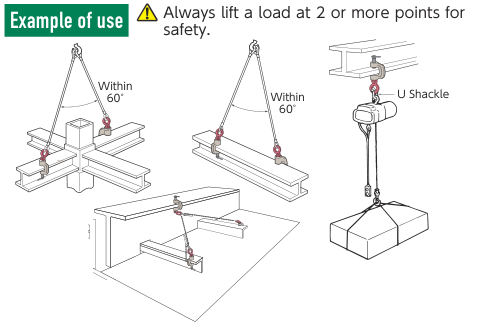

• Подъем грузов в двух или более точках для обеспечения безопасности.
• Использование в качестве приспособления для натяжения в сварочных или сборочных операциях.
• Подходит для горизонтального подъема, вытягивания и перемещения листового металла, стальных пластин, конструкционных материалов и других объектов.

Ограничения использования

• Захват не может быть установлен на наклонные поверхности, такие как стальные двутавровые балки.
• Не используйте захват для цилиндров с внутренним диаметром менее 600 мм, объектов с неровной поверхностью зажима, круглых стержней или клиновидных форм с углом более 8°.
• Даже при клиновидной форме менее 8° захват не может быть использован, если зажимная часть имеет конус в направлении подъема.
• Не подходит для объектов с радиусом кривизны менее 300 мм.

Технические характеристики

Рекомендации по безопасности

• Всегда поднимайте груз в двух или более точках для безопасности.
• При подъеме под углом в 90 градусов или более, угол подъема должен быть не более 30 градусов.
• Перед использованием затяните с усилием более 25 Н·м

Таблица применимости захватов Super Tool (Япония):
