Омегаобразные (ая) Скобы (а) № 854
Омегаобразные (ая) Скобы с винтовым штифтом
Стандарты: DNV 2.7-1, одобренный тип EN-13889 и США Fed. Spec. RR-С-271
Материал: высокопрочная углеродистая сталь, закаленная и отпущенная, Класс стали 6
Обработка: Все детали горячее цинкование, окрашенные в коричневый цвет болты / штифты на верхней части гальванического покрытия.
Запас прочности: 6: 1
Документация: сертификат испытаний и прослеживаемое сырье / акт проверки
соотв. EN 10204 — 3.1
DNV 2.7-1 и DNV 2.7-3 Сертификация официального утверждения типа.
Выдерживаемая температура: -20В ° С — 200В ° С
Погрешность ковки: +/- 5% внутри Ширина / Длина.

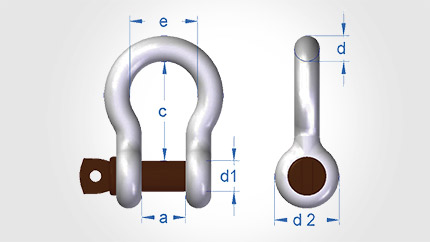

Размеры в мм. (д = мм и дюйм)
| Арт. | Рабочая нагрузка, т | d1 | d | с | е | d2 | Вес, кг | |
|---|---|---|---|---|---|---|---|---|
| A085405 | 0,33 | 6 | 5 — 3/16 « | 10 | 22 | 16 | 13 | 0.02 |
| A085406 | 0,5 | 8 | 6 — 1/4 « | 12 | 29 | 20 | 16 | 0,048 |
| A085408 | 0,75 | 10 | 8 — 5/16 « | 13 | 32 | 21 | 20 | 0,096 |
| A085409 | 1,0 | 11 | 9 — 3/8 « | 16 | 36 | 26 | 22 | 0,13 |
| A085411 | 1,5 | 13 | 11 — 7/16 « | 18 | 43 | 29 | 26 | 0,183 |
| A085413 | 2,0 | 16 | 13 — 1/2 « | 21 | 47 | 33 | 33 | 0,36 |
| A085416 | 3,25 | 19 | 16 — 5/8 « | 27 | 60 | 42 | 40 | 0,63 |
| A085419 | 4,75 | 22 | 19 — 3/4 « | 31 | 71 | 49 | 48 | 1,01 |
| A085422 | 6,5 | 25 | 22 — 7/8 « | 37 | 84 | 60 | 52 | 1,5 |
| A085425 | 8,5 | 28 | 25 — 1 « | 43 | 95 | 68 | 60 | 2,21 |
| A085428 | 9,5 | 32 | 28 — 1,1 / 8 « | 46 | 108 | 74 | 64 | 3,16 |
| A085432 | 12,0 | 35 | 32 — 1,1 / 4 « | 52 | 119 | 83 | 72 | 4,31 |
| A085435 | 13,5 | 38 | 35 — 1,3 / 8 « | 57 | 132 | 89 | 76 | 5,55 |
| A085438 | 17,0 | 42 | 38 — 1,1 / 2 « | 60 | 146 | 98 | 84 | 7,43 |
| A085445 | 25,0 | 50 | 45 — 1,3 / 4 « | 74 | 178 | 127 | 105 | 12,84 |
| A085452 | 35,0 | 57 | 50 — 2 « | 83 | 197 | 138 | 112 | 18,15 |
| A085464 | 55,0 | 70 | 65 — 2,1 / 2 « | 106 | 260 | 180 | 145 | 40 |
