Арктика Скобы (а) № 856
Омегаобразные (ая) Скобы с предохранительным болтом (ы) (шплинт в комплекте)
Неблагоприятные погодные условия и суровые морские условия в сочетании с чрезвычайно низкими температурами, как это часто бывает в Северном море, предъявляет жесткие требования к используемой продукции. Gunnebo Industries предлагает широкий ассортимент скобы, специально разработанных для этих условий.
Стандарты: DNV 2.7-1, одобренный тип EN-13889 и США Fed. Spec. RR-С-271
Материал: Специальная легированная сталь, закаленная и отпущенная, Класс стали 8
Обработка: Все детали горячее цинкование, маркировка коричневого цвета
Запас прочности: как указано в таблице ниже
Документация: сертификат испытаний и прослеживаемое сырье / акт проверки
соотв. EN 10204 — 3.1
DNV 2.7-1 и DNV 2.7-3 Сертификация официального утверждения типа.
Выдерживаемая температура: -40В ° С — 200В ° С

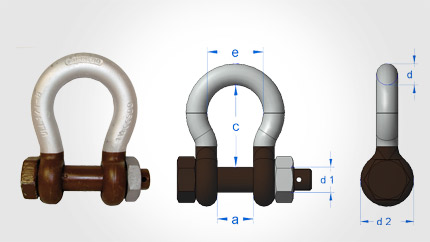

Размер в мм. (д = мм и дюйм)
| Арт. | Рабочая нагрузка, т | d1 | d | с | е | d2 | Вес, кг | Фактор безопасности | |
|---|---|---|---|---|---|---|---|---|---|
| A085613 | 2,0 | 16 | 13 — 1/2 « | 21 | 47 | 33 | 33 | 0,42 | 8,00 |
| A085616 | 3,25 | 19 | 16 — 5/8 « | 27 | 60 | 42 | 40 | 0,74 | 8,00 |
| A085619 | 4,75 | 22 | 19 — 3/4 « | 31 | 71 | 49 | 48 | 1,18 | 8,00 |
| A085622 | 6,5 | 25 | 22 — 7/8 « | 37 | 84 | 60 | 52 | 1,734 | 7,85 |
| A085625 | 8,5 | 28 | 25 — 1 « | 43 | 95 | 68 | 60 | 2,58 | 7,25 |
| A085628 | 9,5 | 32 | 28 — 1,1 / 8 « | 46 | 108 | 74 | 64 | 3,66 | 6,94 |
| A085632 | 12,0 | 35 | 32 — 1,1 / 4 « | 52 | 119 | 83 | 72 | 5 | 6,40 |
| A085635 | 13,5 | 38 | 35 — 1,3 / 8 « | 57 | 132 | 89 | 76 | 6,05 | 6,10 |
| A085638 | 17,0 | 42 | 38 — 1,1 / 2 « | 60 | 146 | 98 | 84 | 8,12 | 6,00 |
| A085645 | 25,0 | 50 | 45 — 1,3 / 4 « | 74 | 178 | 127 | 105 | 14 | 6,00 |
| A085652 | 35,0 | 57 | 50 — 2 « | 83 | 197 | 138 | 116 | 20 | 6,00 |
| A085664 | 55,0 | 70 | 65 — 2,1 / 2 « | 105 | 260 | 180 | 145 | 41 | 6,00 |
| A085676 | 85,0 | 83 | 75 — 3 « | 127 | 330 | 190 | 162 | 62 | 6,00 |
