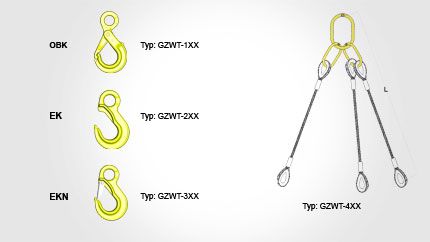

Канатный строп 3-ветвевой
Строение каната: Горячий оцинкованный стальной канат с обжимными кольцами, усиленный наперстками. Для углов подъема 0-90 ° и 90-120 ° см. «Таблица нагрузок для канатов из сердечника из волокна».
Конечные компоненты: Произведено в материале Класс 8/10.
*) Может потребоваться любой длины.
XX = Код (Арт.) Смотрите таблицу ниже.
Например. для Канатный строп 10 мм проволокой с крюком EK является номер по каталогу GZWT-203.
| Арт. | Стальной канат 216-прядный диаметр, мм | WLL 0-90 ° | Звено | ОБК крюк | EK крюк | EKN крюк |
|---|---|---|---|---|---|---|
| 01 | 8 | 1,60 | МТ-6-10 | ОBK-6-10 | EK-6-10 | EKN-6-10 |
| 03 | 10 | 2,50 | МТ-6-10 | ОBK-6-10 | EK-6-10 | EKN-6-10 |
| 04 | 12 | 3,60 | МТ-8-10 | ОBK-7 / 8-10 | ЭК-7 / 8-10 | EKN-7 / 8-10 |
| 05 | 14 | 4,80 | МТ-8-10 | ОBK-7 / 8-10 | ЭК-7 / 8-10 | EKN-7 / 8-10 |
| 06 | 16 | 6,30 | МТ-10-10 | ОBK-10-10 | EK-10-10 | EKN-10-10 |
| 07 | 18 | 8,00 | МТ-10-10 | ОBK-10-10 | EK-10-10 | EKN-10-10 |
| 08 | 20 | 10,00 | МТ-13-10 | ОBK-13-10 | EK-13-10 | EKN-13-10 |
| 09 | 22 | 12,00 | МТ-13-10 | ОBK-13-10 | EK-13-10 | EKN-13-10 |
| 10 | 24 | 14,30 | МТ-13-10 | ОBK-16-10 | EK-16-10 | EKN-16-10 |
| 11 | 26 | 16,80 | МТ-13-10 | ОBK-16-10 | EK-16-10 | EKN-16-10 |
| 12 | 28 | 19,50 | МТ-16-10 | ОBK-16-10 | EK-16-10 | EKN-16-10 |
| 13 | 32 | 25,50 | МТ-16-10 | ОBK-18 / 20-10 | EK-20-10 | EKN-20-10 |
| 14 | 36 | 32,00 | МТ-22-10 | BK-22-10 | EK-22-10 | EKN-22-10 |
| 15 | 40 | 40,00 | МТ-26-10 | BK-26-10 | EK-26-10 | EKN-26-10 |
| 16 | 44 | 48,00 | МТ-26-10 | BK-32-8 | EK-32-8 | EKN-32-8 |
