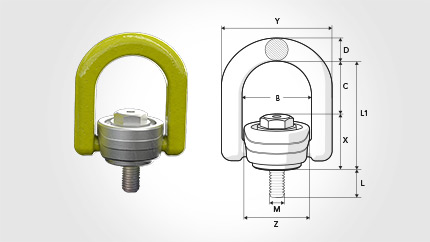

Поворачиваемая рым-петля (поворотная) RLP — метрические размеры резьбы

RLP имеет разборное D-образное кольцо, позволяющее устанавливать круглую стропу, Звено или крюк непосредственно на точку подъема. Разборка RLP — это легкий поворот D-образного кольца, инструменты не требуются.

RLP с длинным болтом (ы) поставляется с гайкой и шайбой. Вес рассчитывается по стандартной болт (ы) Длина.

Болт, гайка и шайба в соответствии с: ISO 898-1 Класс 10.9

Ссылка на Предел рабочей нагрузки

Ссылка на Инструкция пользователя

Запас прочности 4: 1

Арт.	Код	В	С	D	L	L2	L1	M	Икс	Y	Z	Вес, кг
Z101708	RLP-M8 x 1,25	42	35	12	16		62	8	27	64	Г ?? 40	0,308
Z101710	RLP-M10 x 1,5	42	35	12	16		62	10	27	64	Г ?? 40	0,312
Z101712	RLP-M12 x 1,75	57	46	19	25		88	12	42	91	Г ?? 54	0,974
Z101716	RLP-M16 x 2	57	46	19	25		88	16	42	91	Г ?? 54	0,997
Z101720	RLP-M20 x 2,5	83	55	28	36		110	20	55	133	Г ?? 80	2,851
Z101724	RLP-M24 x 3	83	55	28	36		110	24	55	133	Г ?? 80	2,898
Z101730	RLP-M30 x 3,5	114	70	34	58		148	30	78	182	Г ?? 111	7,064
Z101736	RLP-M36 x 4	114	70	34	58		148	36	78	182	Г ?? 111	7,234
Z101742	RLP-M42 x 4,5	149	91	40,4	81		190	42	99	229	Г ?? 142	14,256
Z101748	RLP-M48 x 5	149	91	40,4	81		190	48	99	229	Г ?? 142	14,55
—
Z1017080L	RLP-M8 x 1,25 фунтов	42	35	12		101	62	8	27	64	Г ?? 40	0,348
Z1017100L	RLP-M10 x 1,5 фунта	42	35	12		101	62	10	27	64	Г ?? 40	0,442
Z1017120L	RLP-M12 x 1,75 фунтов	57	46	19		120	88	12	42	91	Г ?? 54	1,082
Z1017160L	RLP-M16 x 2 LB	57	46	19		160	88	16	42	91	Г ?? 54	1,262
Z1017200L	RLP-M20 x 2,5 фунта	83	55	28		200	110	20	55	133	Г ?? 80	3,49
Z1017240L	RLP-M24 x 3 фунта	83	55	28		240	110	24	55	133	Г ?? 80	3,786
Z1017300L	RLP-M30 x 3,5 фунта	114	70	34		300	148	30	78	182	Г ?? 111	8,739
Z1017360L	RLP-M36 x 4 фунта	114	70	34		300	148	36	78	182	Г ?? 111	9,702
Z1017420L	RLP-M42 x 4,5 фунта	149	91	40,4		301	190	42	99	229	Г ?? 142	17,517
Z1017480L	RLP-M48 x 5 фунтов	149	91	40,4		301	190	48	99	229	Г ?? 142	18,937
